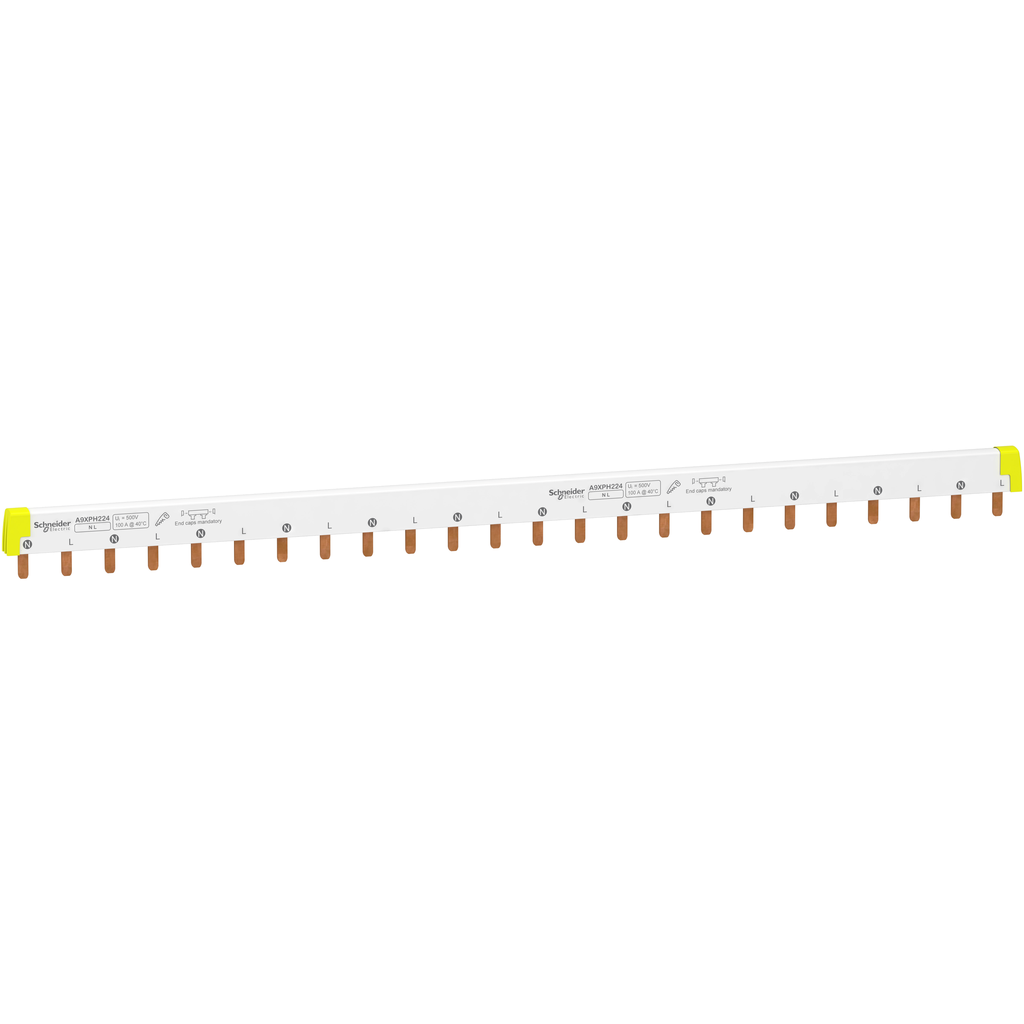

Acti9 iC60 - peigne à dents - 2P - 100A - 24 modules de 18mm
Acti9 iC60 - peigne à dents - 2P - 100A - 24 modules de 18mm
Spécifications techniques
| Intensité | 100A |
| Type | Peigne de raccordement / Accessoire peigne |
Détails du produit
Acti 9 - Peigne de raccordement - 1P+N - 12 voies 1P+N - Ie 100A 40°C - Ue 415 V CA - 24 modules de 18 mm - découpable - Pas de raccordement : 18mm - blanc RAL 9003
<p>Ce produit Acti9 est un peigne horizontal sécable 24 modules pour Acti9 iC60 ou Acti9 iK60. Il est dédié aux installations N+1L. Le type est NL (Neutre, Ligne). Il s'agit d'un ensemble de 1 appareil. Il convient à 12 appareils (1P+N). La longueur est de 430 mm. 24 modules de 18 mm. La section des broches est de 16 mm². Le type de connexion électrique est PIN. Le nombre de phases est de 1. Le nombre de pôles est de 2. Le courant assigné d'emploi Ie à 40 °C est de 100 A Le courant de court-circuit Icc est compatible avec le pouvoir de coupure des disjoncteurs Schneider Electric. La tension d’isolement nominale Ui est de 500 VCA. La tension assignée d'emploi est de 415 Vca. La couleur de l'appareil est blanche (RAL 9003). Selon la norme CEI 60695-2-1, la résistance au feu est auto-extinguible à 960 °C dans les 30 s. Il est conforme aux normes IEC 60947-7-1 et IEC 61439-2.</p>
