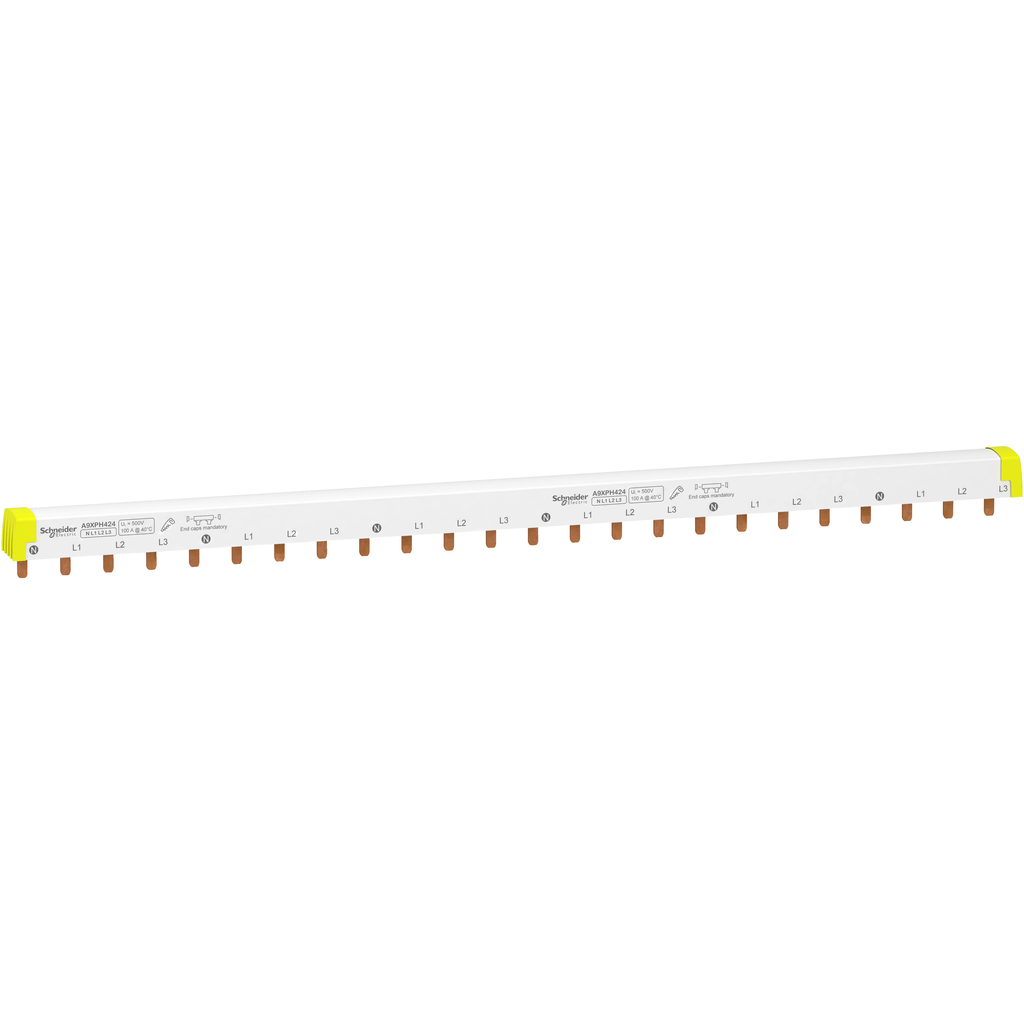

Acti9 iC60 - peigne à dents - 4P - 100A - 24 modules de 18mm
Acti9 iC60 - peigne à dents - 4P - 100A - 24 modules de 18mm
Spécifications techniques
| Intensité | 100A |
| Type | Peigne de raccordement / Accessoire peigne |
Détails du produit
Acti 9 - Peigne de raccordement - 3P+N - 6 voies 3P+N - Ie 100A 40°C - Ue 415 V CA - 24 modules de 18 mm - découpable - Pas de raccordement : 18mm - blanc RAL 9003
<p>Ce module de jeu de barres peigne à dents horizontal 18mm pour Acti9 iC60 ou Acti9 iK60 est sectionnable. Il est dédié aux installations N+3L. Le type est NL1L2L3 (Neutre, Ligne). C'est un ensemble de 1 appareil. Il convient à 6 produits (3P+N). Le courant assigné de tenue en ligne courte Icw selon CEI/EN 60947-7-1 est de 8,4kA ms/1s. La section transversale de la broche est de 16mm². C'est une connexion électrique par broche. Le nombre de phase est 3. Le nombre de pôles est de 4. Il est équipé d'un rail DIN amovible. Le bornier dispose de 8 sorties (4x10 mm²). Le courant de court-circuit Isc est compatible avec le pouvoir de coupure des disjoncteurs Schneider Electric. La tension d'isolement nominale Ui est de 500VCA. La tension de fonctionnement nominale Ue est de 415VCA. La couleur de l'appareil est le blanc (RAL9003). Le degré de pollution est de 3. Selon la norme CEI 60695-2-1, la résistance au feu est auto-extinguible à 960°C en 30s. Il est conforme aux normes CEI 60947-7-1 et CEI 61439-2.</p>
